TYLZ型气体腰轮流量计
TYLZ gas waist wheel flowmeter
TYLZ型智能气体腰轮流量计是集流量、压力和温度检测功能于一体,并能进行压力、温度、压缩因子修正的流量计,具备多种结构形式和功能配置,可满足用户的不同要求,如物联网通信、防盗气监控等。该产品广泛应用于城市燃气和工业气体流量计量与检测等领域,能满足用户对高精度、高可靠的计量或检测要求。
产品特点
Product characteristics

使用期限长
转子精密加工和平衡、高强度表面处理、无磨损转动、无接触密封、自洁功能以及对轴承良好润滑,这些精湛的设计与工艺确保流量计长期正常工作。
范围度宽
不同规格流量计的范围度40:1~260:1 。
高精度、高可靠
永久的不需调整的高精度,不受介质条件变化的影响。
起步流量极低
不同规格流量计的起步流量0.03m3/h~1.20m3/h。
压力损失小
不同规格流量计的压力损失0.08kPa~0.70kPa。
通用性好
所有规格流量计表体组件均可使用通用的附件。
互换性好
附件与同规格的表体组件之间均可进行互换。
多种结构形式
a. TYLZ-G□型:配套FCM型体积修正仪,带温度、压力自动修正;
b. TYLZ-G□-V型: 配套FCM-Ⅴ简易型体积修正仪,温度和压力可根据需要采用设置或检测修正。
c. TYLZ-G□-B型:配套TFC-B型体积修正仪,本安型防爆型式,带温度和压力自动修正,根据需要可内加电池供电。实现日次数不多于10次的无线通信(GPRSCDMANB-IoT),或可由外电源+5V d.c供电实时在线无线通信;
d. TYLZ-G□-N型:配套TFC-V简易型体积修正仪,温度和压力可根据需要采用设置或检测修正,该产品采用内电池供电一般实现每日一次的无线通信。

产品参数
Product parameters


订货须知
Instructions for ordering

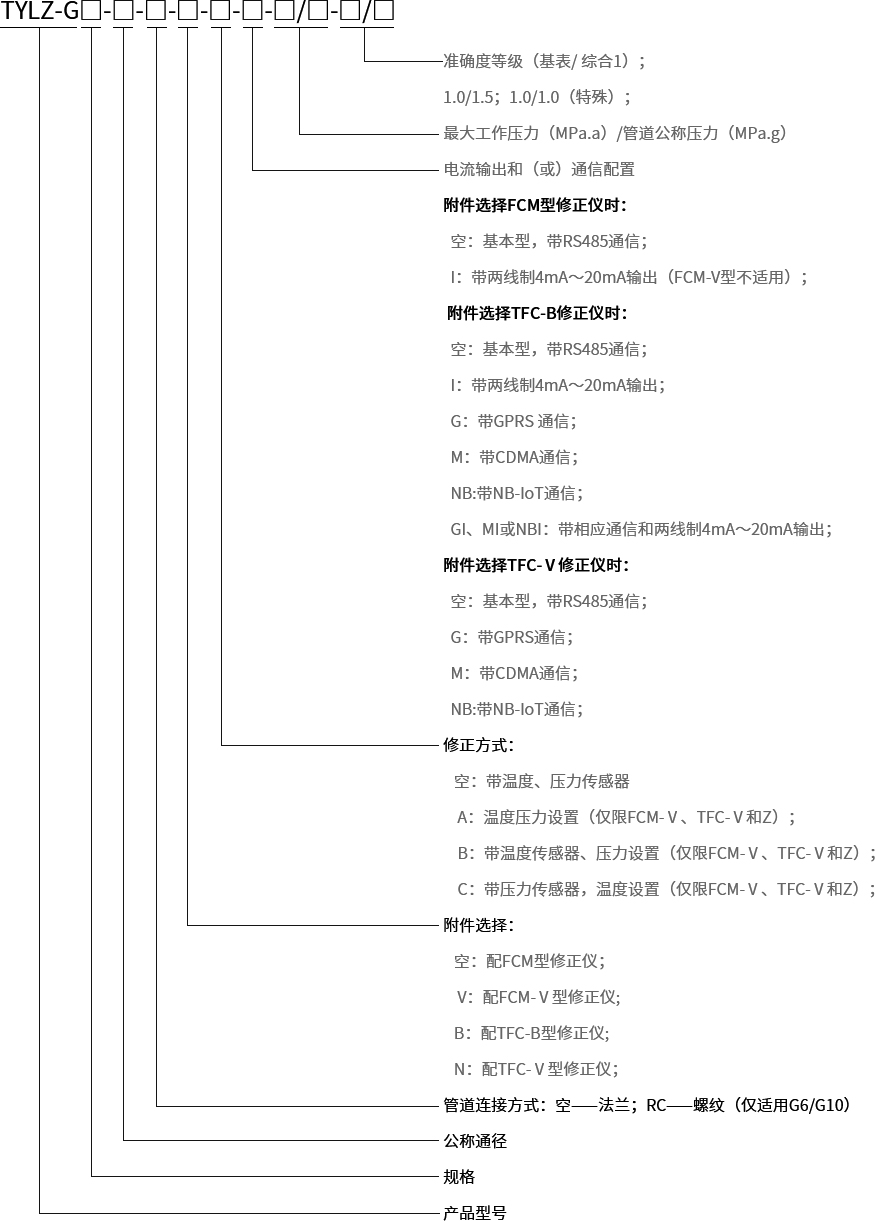

用户订购本产品时应根据管道公称通径、流量范围、介质最大压力及使用要求选择合适的规格和修正仪配置。并按照下列格式详细正确填写。

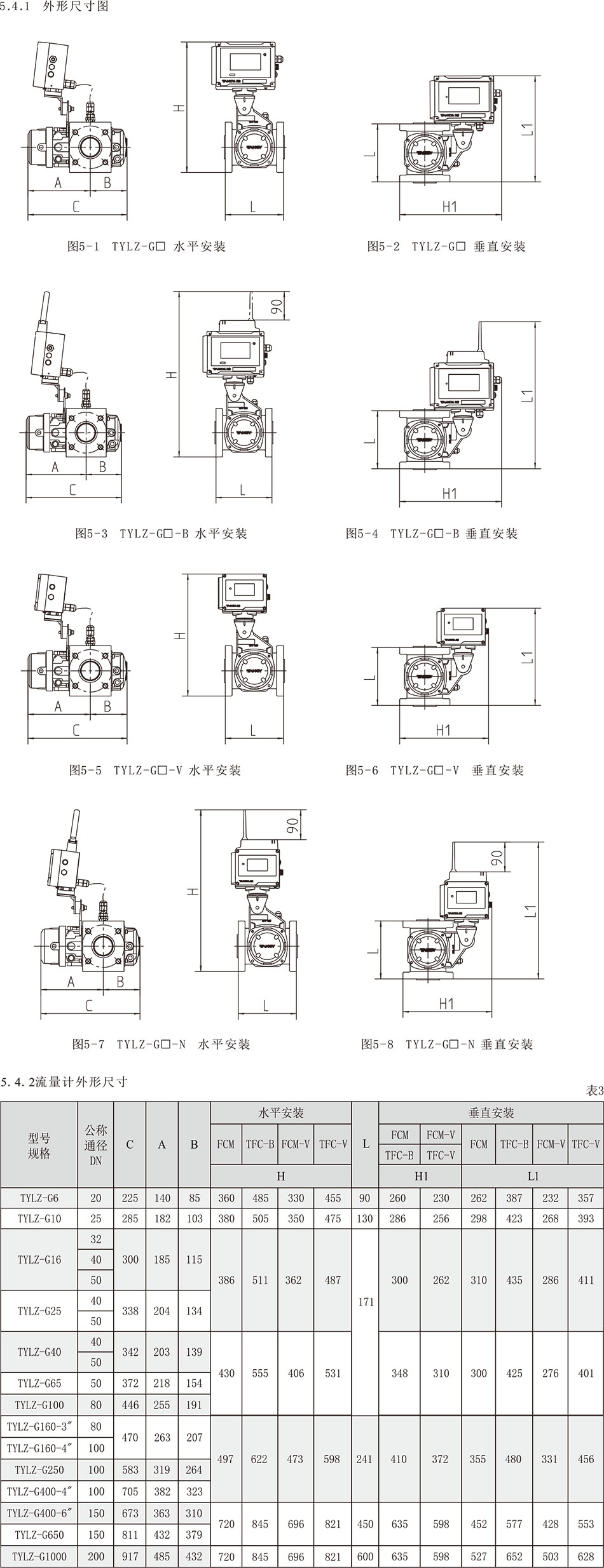

外观尺寸
Appearance size


安装注意事项
Installation precautions

流量计的安装有两种方法,即水平安装和垂直安装(建议采用垂直安装)。当流量计垂直安装时,介质进口端需在上方,气流由上向下流动,这样安装使得转子对脏物具有自清洁能力;而在水平安装时,流量计进出口端轴线不得低于管道轴线,以免介质中的脏污杂质滞留于流量计的计量室内,影响正常转速。安装时,在流量计上游必须配置过滤器或者过滤网(120~200目),以改善介质的纯净度。(过滤器由我公司配套提供)

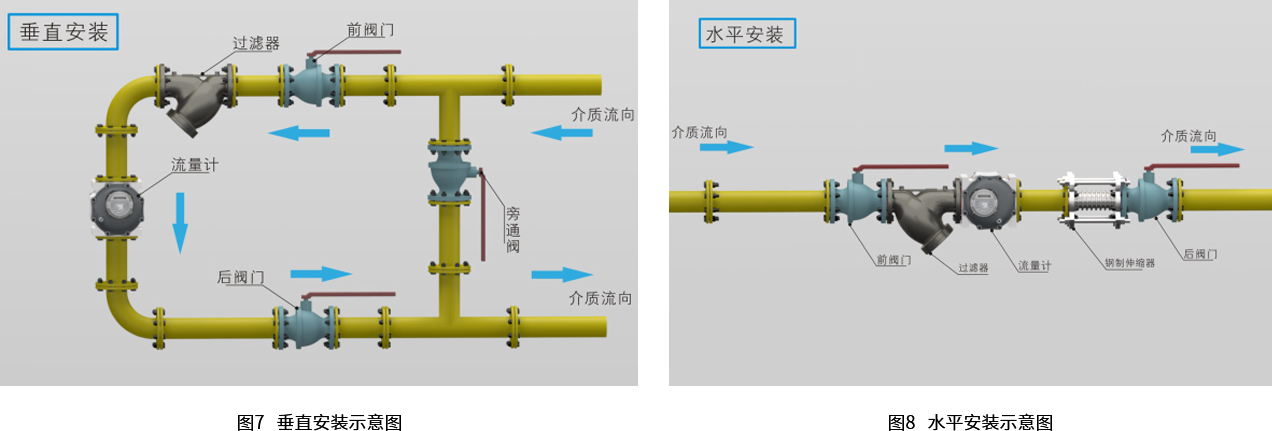

典型安装方法见图7和图8




5.4.6流量计安装注意事项
5.4.6.1严禁流量计在线焊接管道法兰。
5.4.6.2安装流量计前必须清除管道中的杂质(垂直安装时应特别注意清除流量计前弯头内的杂质),避免异物进入而损坏流量计,管道上的内壁应清洁无积垢。
5.4.6.3流量计安装于管道之前,先检查腰轮转动是否灵活。
5.4.6.4安装时密封件不得凸入管道中,流量计进出口轴线与相连管道轴线目测无偏斜。
5.4.6.5流量计水平安装时,建议在流量计后安装钢制伸缩器(补偿器),伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)
5.4.6.6安装完毕,可拧下同步齿轮上方的螺塞,然后插入同等的内六角板手到同步齿轮处,转动转子,检查腰轮是否自由转动。若转动有束缚现象,应拆下仪表,清除脏物,然后重新安装,待腰轮转动自由后,拧上螺塞。
5.4.6.7红黄两色警示牌应保留在流量计上。
5.4.6.8流量计安装在室外使用时,建议加配防护罩,以免雨水浸入和烈日曝晒而影响流量计使用寿命。
5.4.6.9流量计周围不能有强的外磁场干扰及强烈的机械振动。
5.4.6.10流量计须可靠接地,但不得与强电系统地线共用。
5.4.6.11 安装现场应不存在对铝合金有腐蚀作用的气体。
5.4.6.12 需要外加电源或接线时,必须按相应修正仪说明书中的要求进行,否则将可能损坏仪表或造成安全问题。
5.4.6.13当配置TFC-B、TFC-V型修正仪的流量计安装在金属箱内(如调压箱等)时,因选配专用的延长天线并将天线穿出金属箱外。
